SD和ST系列泵均配有IPX5防水標準，SD系列水泵配有過濾籃有利于收集泳池中毛發、落葉等。低分貝運行，附帶透明蓋和1.5英寸進水口和出水口。
1. 1.5英寸吸和排水口
2. 異步，兩極電機
3. 絕緣等級：130(B)
4. IPX5防水等級
5. 內置過熱保護裝置
6. 外置散熱
7. 透明蓋(SD系列）
8. 本系列產品為220V/50Hz
9. 特殊設計接頭兼容千公制或英制水管
10. 316不銹鋼電機軸
11. 316不銹鋼機械密封
12. 低噪音、低能耗、維護方便

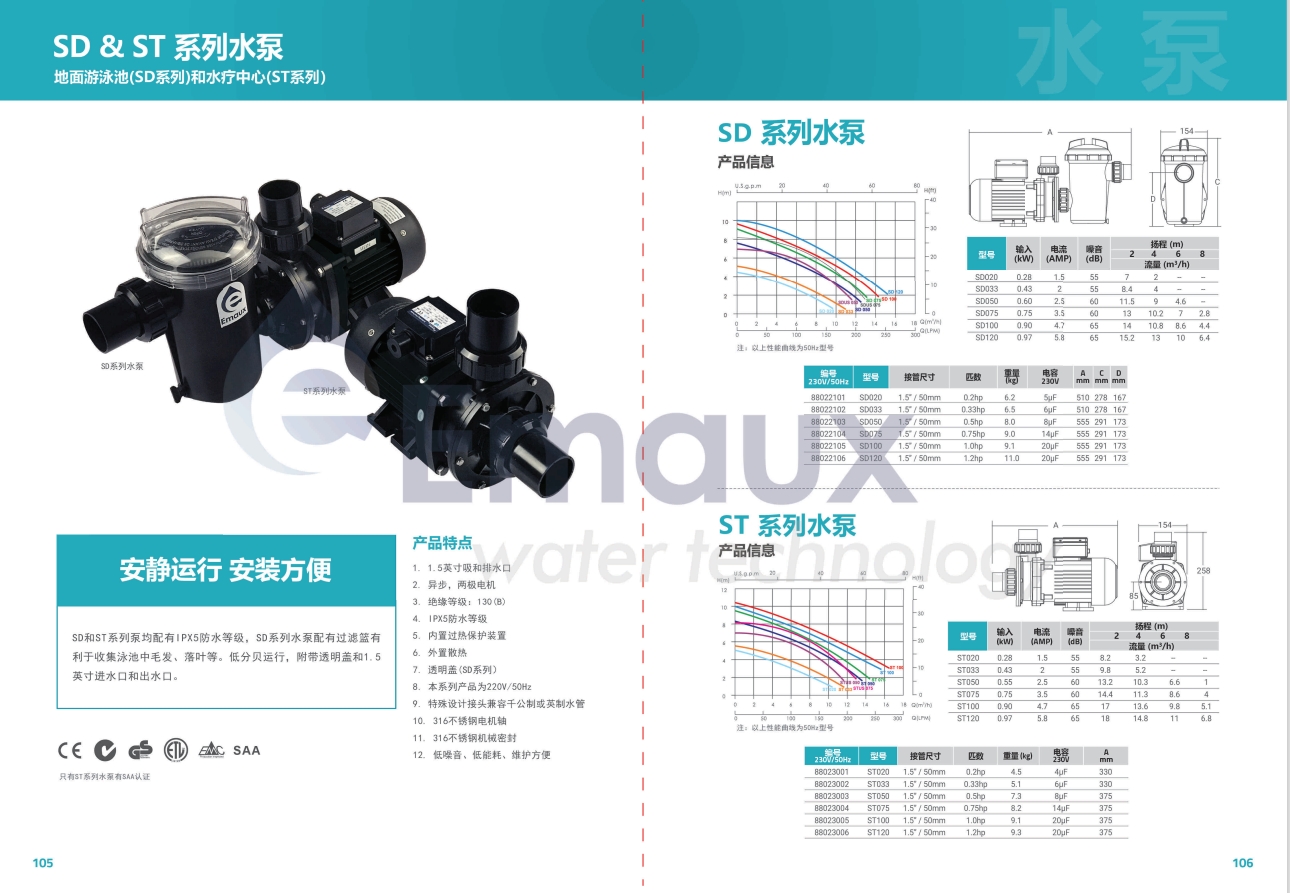

產品單張
產品說明書
產品型號
| EMAUX -SD系列水泵 | |||
| Model | |||
| Spec | 220V/60HZ | 110V/60HZ | |
| SD020 | 88022201 | 88022301 | |
| SD033 | 88022202 | 88022302 | |
| SD050 | 88022203 | 88022303 | |
| SD075 | 88022204 | 88022304 | |
| SD100 | 88022205 | 88022305 | |
| SD120 | 88022206 | 88022306 | |

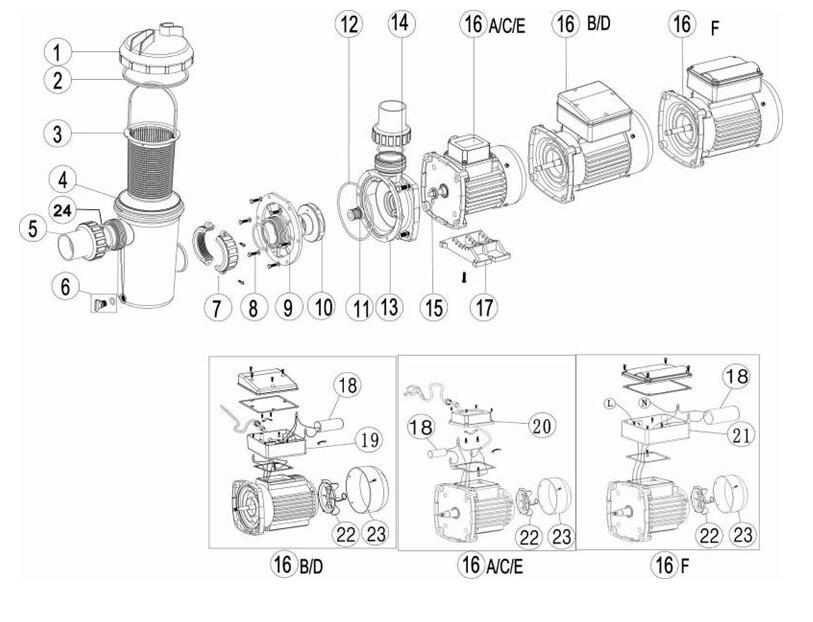

| 項目Key NO. | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | 01041043 | 透明蓋(用于SC泵,SD泵) | 1 |
| 2 | 02011077 | 透明蓋密封圈 | 1 |
| 3 | 89021701 | 過濾籃連手挽 | 1 |
| 4 | 01021061 | SD清水桶 | 1 |
| 5 | 89280105 | 1.5"管接頭連螺母 | 2 |
| 6 | 89021307 | 扭制連膠圈 | 1 |
| 7 | 89022102 | 夾扣螺母連螺絲 | 1 |
| 8 | 89022103 | M5*16外六角螺絲連墊片 | 6 |
| 9 | 01021046 | 泵身上部(用于SD泵,ST泵) | 1 |
| 10 | 01311015 | 水葉 SD020(220V/50HZ) | 1 |
| 01311016 | 水葉 SD033(220V/50HZ) | 1 | |
| 01311017 | 水葉 SD050(220V/50HZ) | 1 | |
| 01311018 | 水葉 SD075(220V/50HZ) | 1 | |
| 01311019 | 水葉 SD100(220V/50HZ) | 1 | |
| 01311020 | 水葉 SD120(220V/50HZ) | 1 | |
| 01311023 | 水葉 SD020(220V/60HZ) | 1 | |
| 01311024 | 水葉 SD033(220V/60HZ) | 1 | |
| 01311015 | 水葉 SD020(220V/50HZ) | 1 | |
| 01311016 | 水葉 SD033(220V/50HZ) | 1 | |
| 01311017 | 水葉 SD050(220V/50HZ) | 1 | |
| 01311018 | 水葉 SD075(220V/50HZ) | 1 | |
| 01311023 | 水葉 SD020(220V/60HZ) | 1 | |
| 01311024 | 水葉 SD033(220V/60HZ) | 1 | |
| 01311015 | 水葉 SD020(220V/50HZ) | 1 | |
| 01311016 | 水葉 SD033(220V/50HZ) | 1 | |
| 01311017 | 水葉 SD050(220V/50HZ) | 1 | |
| 01311018 | 水葉 SD075(220V/50HZ) | 1 | |
| 11 | 04015033 | 1/2"機械密封 | 1 |
| 12 | 02011076 | SD泵身下部膠圈 | 1 |
| 13 | 01021024 | 泵身下部(用于SD泵,SQ泵,ST泵) | 1 |
| 14 | 89022104 | M8*25外六角螺絲連墊片 | 4 |
| 15 | 02011156 | 電機軸防水膠墊 | 1 |
| 16 | 89022109 | 電機 SD020(220V/50HZ) | 1 |
| 89022110 | 電機 SD033(220V/50HZ) | 1 | |
| 89022105 | 電機 SD050(220V/50HZ) | 1 | |
| 89022106 | 電機 SD075(220V/50HZ) | 1 | |
| 89022107 | 電機 SD100(220V/50HZ) | 1 | |
| 89022108 | 電機 SD120(220V/50HZ) | 1 | |
| 89022201 | 電機 SD020(220V/60HZ) | 1 | |
| 89022202 | 電機 SD033(220V/60HZ) | 1 | |
| 89022203 | 電機 SD050(220V/60HZ) | 1 | |
| 89022204 | 電機 SD075(220V/60HZ) | 1 | |
| 89022205 | 電機 SD100(220V/60HZ) | 1 | |
| 89022206 | 電機 SD120(220V/60HZ) | 1 | |
| 89022305 | 電機 SD020(110V/60HZ) | 1 | |
| 89022306 | 電機 SD033(110V/60HZ) | 1 | |
| 89022301 | 電機 SD050(110V/60HZ) | 1 | |
| 89022302 | 電機 SD075(110V/60HZ) | 1 | |
| 89022303 | 電機 SD100(110V/60HZ) | 1 | |
| 89022304 | 電機 SD120(110V/60HZ) | 1 | |
| 17 | 89022101 | 底座連M5*20圓頭機絲 | 1 |
| 18 | 04016028 | SD050水泵電容 | 1 |
| 04016019 | SD075水泵電容 | 1 | |
| 04016021 | SD100-SD120水泵電容 | 1 | |
| 04016009 | SD050水泵電容 | 1 | |
| 04016010 | SD075水泵電容 | 1 | |
| 04016012 | SD100-SD120水泵電容 | 1 | |
| 04016032 | SD020水泵電容 | 1 | |
| 04016033 | SD033水泵電容 | 1 | |
| 04016030 | SD020水泵電容 | 1 | |
| 04016031 | SD033水泵電容 | 1 | |
| 19 | 89022110 | 電機 SD033(220V/50HZ) | 1 |
| 20 | 89022111 | SD020-SD033水泵接線盒 | 1 |
| 21 | 89021505 | SD050-SD075水泵接線盒 | 1 |
| 89022307 | SD100-SD120水泵接線盒 | 1 | |
| 22 | 01031027 | SD050-SD120水泵電機風扇 | 1 |
| 01031026 | SD020-SD033水泵電機風扇 | 1 | |
| 23 | 01031011 | SD020-SD033電機尾罩 | 1 |
| 01031010 | SD050-SD120電機尾罩 | 1 | |
| 24 | 02011104 | 密封圈 | 2 |
