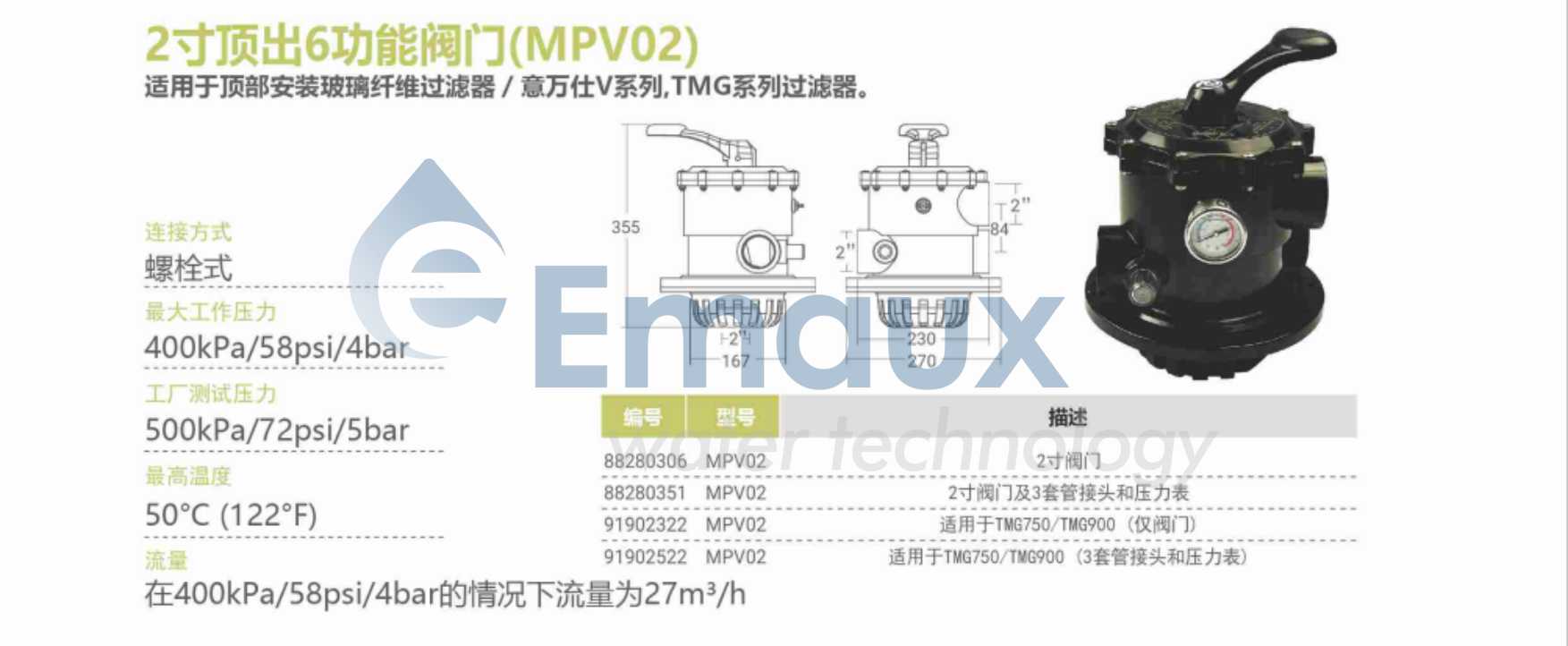

螺栓式
400kPa/58psi/4bar
500kPa/72psi/5bar
50°C (122°F)
27m3/hat 400kPa/58psi/4bar
產品單張
產品說明書
產品型號

| EMAUX - 2.0"TOP MOUNT VALVE | |||
| 產品名稱 : 2.0"六功能頂出缸頭(適用于V700B - V1200) | |||
| 產品編號 : 88280306 | |||
| 系列號 : MPV-02 | |||

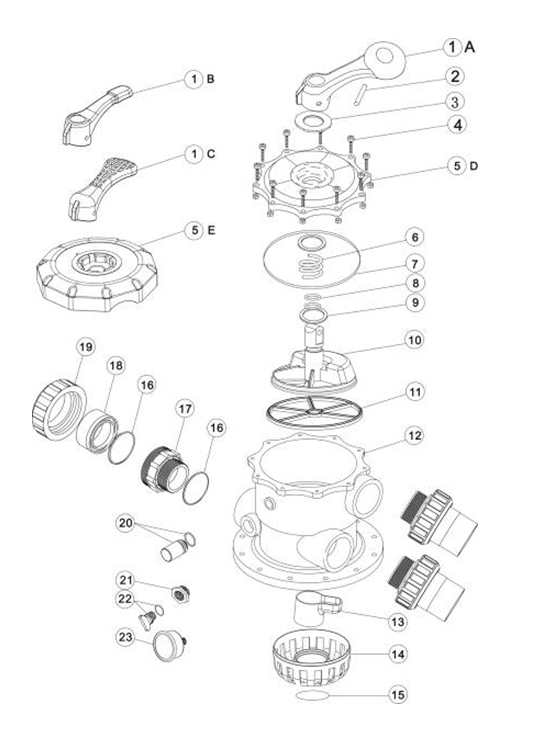

| 項目Key NO. | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1-A | 01013003 | 大手柄 | 1 |
| 1-B | 01013002 | 小手柄 | 1 |
| 1-C | 01013001 | 網格手柄 | 1 |
| 2 | 03018008 | 手柄固定銷 | 1 |
| 3 | 01181027 | 大介子(用于2.0"缸頭) | 1 |
| 4 | 89280301 | M6*32 B頭機絲連螺母 | 10 |
| 5-D | 01013019 | 2.0"頂出缸頭標準面蓋(黑色) | 1 |
| 01051030 | 2.0"頂出缸頭標準面蓋(白色) | 1 | |
| 5-E | 01013020 | 2.0"頂出缸頭弧形面蓋(黑色) | 1 |
| 01051034 | 2.0"頂出缸頭弧形面蓋(白色) | 1 | |
| 6 | 03014014 | 彈簧(用于2.0"缸頭) | 1 |
| 7 | 02011006 | 面蓋膠圈(用于2.0"頂出缸頭) | 1 |
| 8 | 02011022 | 分水器膠圈(用于1.5'及2.0"缸頭) | 2 |
| 9 | 01181002 | 小介子 | 2 |
| 10 | 01021002 | 2.0"分水器 | 1 |
| 11 | 02311003 | 止水膠圈(用于2.0"缸頭) | 1 |
| 12 | 01013027 | 2.0"頂出缸頭身(黑色) | 1 |
| 01051031 | 2.0"頂出缸頭身(白色) | 1 | |
| 13 | 01013029 | 2.0"分水腳 | 1 |
| 14 | 01013030 | 2.0"分水籃 | 1 |
| 15 | 02011005 | 2.0"分水籃膠圈 | 1 |
| 16 | 02020016 | 2.0"外牙頭膠圈 | 6 |
| 17 | 01013031 | 2.0"外牙頭55°牙(黑色) | 3 |
| 01051033 | 2.0"外牙頭55°牙(白色) | 3 | |
| 18 | 01171154 | 2.0"公英制共用管接頭 | 3 |
| 19 | 01013032 | 2.0"螺母55°牙(黑色) | 3 |
| 01051032 | 2.0"螺母55°牙(白色) | 3 | |
| 20 | 89280104 | 清水鏡連膠圈 | 1 |
| 21 | 01111048 | 壓力表牙套 | 1 |
| 22 | 89021307 | 扭制連膠圈 | 1 |
| 23 | 06011029 | 不銹鋼壓力表連膠圈(最大讀數 40PSI,不銹鋼外殼,底部安裝) | 1 |
