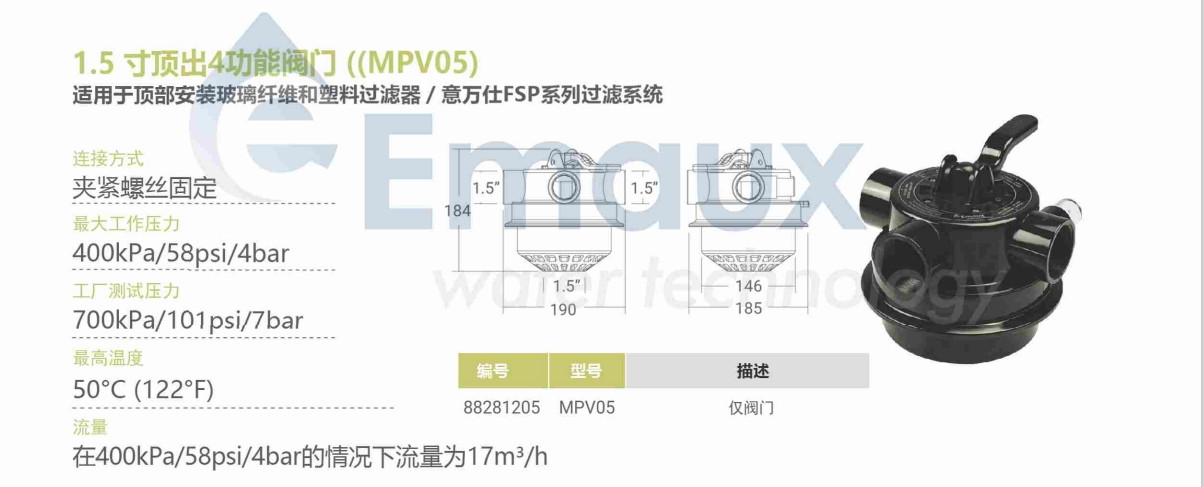

夾緊螺絲固定
400kPa/58psi/4bar
700kPa/101psi/7bar
50°C (122°F)
17m3/h at 400kPa/58psi/4bar
產品單張
產品型號
| EMAUX - 1.5"TOP MOUNT 4-WAY Valve | |||
| 產品名稱: 1.5"四功能簡易缸頭(適用于V350-V650) | |||
| 產品編號 : 88281205 & 88281305 | |||
| 系列號 : MPV-05 | |||

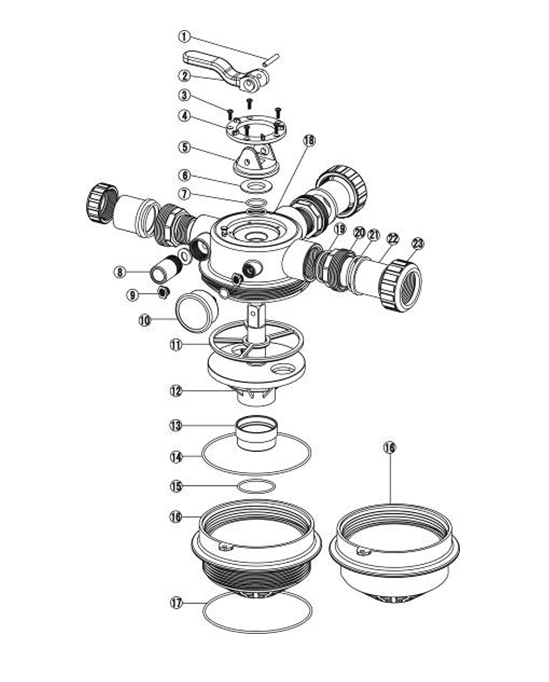

| 項目Key NO. | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | 03018009 | 手柄固定銷(用于1.5"簡易缸頭) | 1 |
| 2 | 01013036 | 簡易缸頭手柄 | 1 |
| 3 | 03011003 | ￠4*12圓頭自攻螺絲 | 5 |
| 4 | 01013040 | 簡易缸頭壓緊環 | 1 |
| 5 | 01013041 | 簡易缸頭支座 | 1 |
| 6 | 01181003 | 簡易缸頭介子 | 1 |
| 7 | 02011017 | 分水器膠圈(用于1.5"簡易缸頭) | 2 |
| 8 | 89280104 | 清水鏡連膠圈 | 1 |
| 9 | 01111048 | 壓力表牙套 | 1 |
| 10 | 06011029 | 不銹鋼壓力表連膠圈(最大讀數 40PSI,不銹鋼外殼,底部安裝) | 1 |
| 06021001 | 塑膠壓力表連膠圈(最大讀數 40PSI ,塑膠外殼,側面安裝) | 1 | |
| 11 | 02311005 | 分水器止水圈 | 1 |
| 12 | 01013098 | 簡易缸頭分水器蓋 | 1 |
| 01021003 | 簡易缸頭分水器 | 1 | |
| 13 | 01013039 | 簡易缸頭活動環 | 1 |
| 14 | 02011021 | 膠圈 | 1 |
| 15 | 02011018 | 膠圈 | 1 |
| 16 | 01013000 | 1.5"簡易缸頭底(行牙) | 1 |
| 01013038 | 1.5"簡易缸頭底(行夾) | 1 | |
| 17 | 02011027 | 軟膠圈(用于行牙缸頭) | 1 |
| 02011028 | 硬膠圈(用于行夾缸頭) | 1 | |
| 18 | 89281301 | 簡易缸頭身(含扣釘) | 1 |
| 19 | 02020013 | 1.5"外牙頭膠圈 | 3 |
| 20 | 01013015 | 1.5"外牙頭(黑色) | 3 |
| 01051013 | 1.5"外牙頭(白色) | 3 | |
| 21 | 02011003 | 1.5"管接頭膠圈 | 3 |
| 22 | 01171153 | 1.5"公英制管接頭 | 2 |
| 23 | 01013017 | 1.5"螺母(黑色) | 3 |
| 01051014 | 1.5"螺母(白色) | 3 | |
