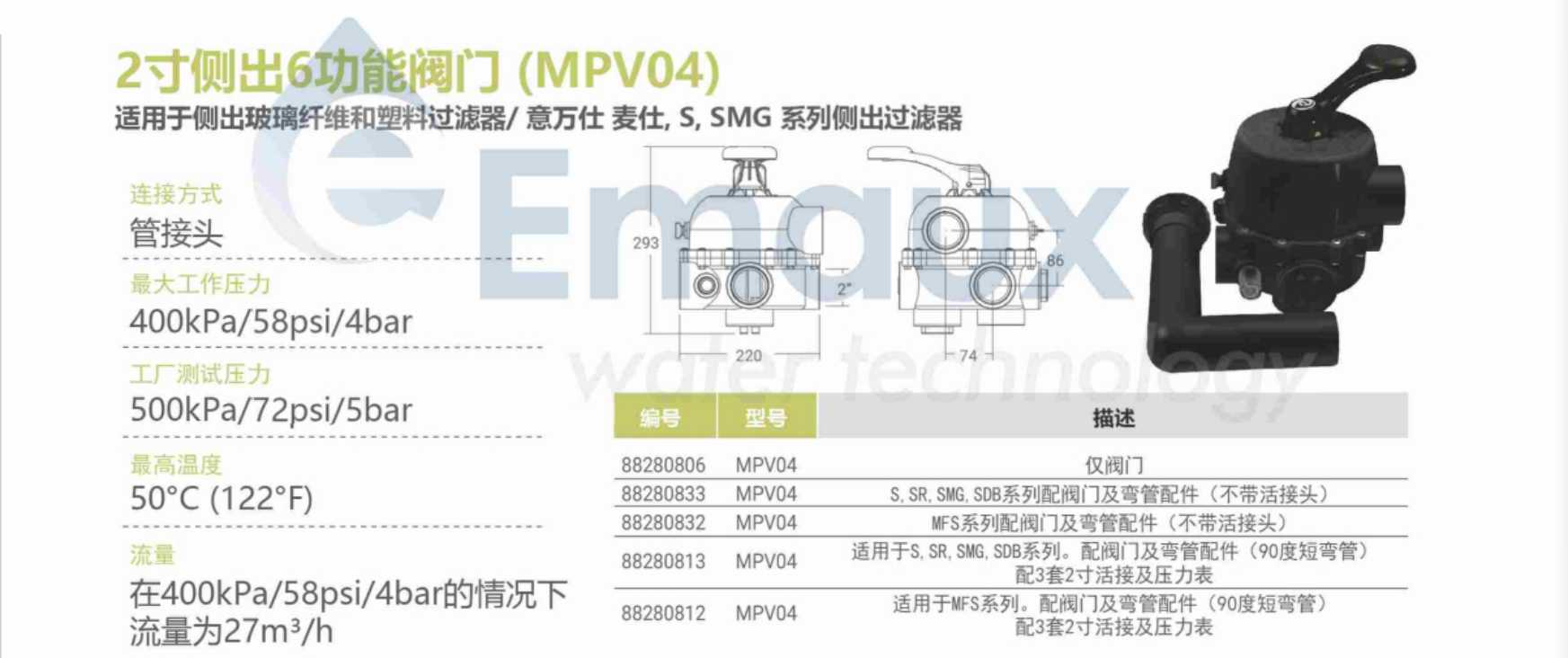

400kPa/58psi/4bar
500kPa/72psi/5bar
50°C (122°F)
27m3/h at 400kPa/58psi/4bar
產品單張
產品說明書
產品型號

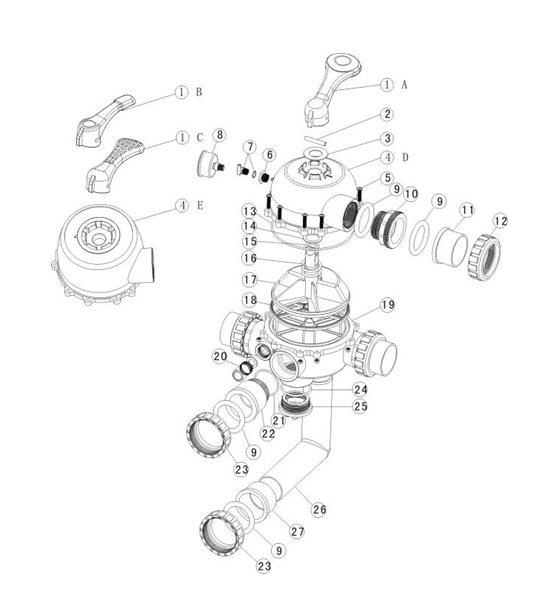

| 產品名稱: 2.0"六功能側出缸頭(適用于S700-S1200) | ||||
| 產品編號: 88281006 | ||||
| 系列號: MPV-04 | ||||
| 項目Key NO. | 型號Notes | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | A | 01013003 | 大手柄 | 1 |
| B | 01013002 | 小手柄 | 1 | |
| C | 01013001 | 網格手柄 | 1 | |
| 2 | 03018008 | 手柄固定銷 | 1 | |
| 3 | 01181027 | 大介子(用于2.0"缸頭) | 1 | |
| 4 | D | 01013022 | 2.0"側出缸頭圓形面蓋(黑色) | 1 |
| 01051025 | 2.0"側出缸頭圓形面蓋(白色) | 1 | ||
| E | 01013021 | 2.0"側出缸頭方形面蓋(黑色) | 1 | |
| 01051026 | 2.0"側出缸頭方形面蓋(白色) | 1 | ||
| 5 | 89280301 | M6*32 B頭機絲連螺母 | 10 | |
| 6 | 01111048 | 壓力表牙套 | 1 | |
| 7 | 89021307 | 扭制連膠圈 | 1 | |
| 8 | 06011029 | 不銹鋼壓力表連膠圈(最大讀數 40PSI,不銹鋼外殼,底部安裝) | 1 | |
| 9 | 02020016 | 2.0"外牙頭膠圈 | 8 | |
| 10 | 01013031 | 2.0"外牙頭55°牙(黑色) | 3 | |
| 01051033 | 2.0"外牙頭55°牙(白色) | 3 | ||
| 11 | 01171154 | 2.0"公英制共用管接頭 | 3 | |
| 12 | 01013032 | 2.0"螺母55°牙(黑色) | 3 | |
| 01051032 | 2.0"螺母55°牙(白色) | 3 | ||
| 13 | 02011009 | 面蓋膠圈(用于2.0"側出缸頭) | 1 | |
| 14 | 01181002 | 小介子 | 1 | |
| 15 | 02011022 | 分水器膠圈(用于1.5'及2.0"缸頭) | 2 | |
| 16 | 03014014 | 彈簧(用于2.0"缸頭) | 1 | |
| 17 | 01021002 | 2.0"分水器 | 1 | |
| 18 | 02311003 | 止水膠圈(用于2.0"缸頭) | 1 | |
| 19 | 01013026 | 2.0"側出缸頭身(黑色) | 1 | |
| 01051027 | 2.0"側出缸頭身(白色) | 1 | ||
| 20 | 89280104 | 清水鏡連膠圈 | 1 | |
| 21 | 02020018 | 2.0"帶牙接頭膠圈 | 1 | |
| 22 | 01013099 | 2.0"帶牙接頭(黑色) | 1 | |
| 01051035 | 2.0"帶牙接頭(白色) | 1 | ||
| 23 | 01013034 | 2.0"側出螺母(黑色) | 2 | |
| 01051028 | 2.0"側出螺母(白色) | 2 | ||
| 24 | 02020017 | 2.0"塞頭膠圈 | 1 | |
| 25 | 01013101 | 2.0"塞頭(黑色) | 2 | |
| 01051029 | 2.0"塞頭(白色) | 2 | ||
| 26 | 01013118 | 公制2.0"彎管(黑色) | 1 | |
| 01051195 | 公制2.0"彎管(白色) | 1 | ||
| 27 | 01171035 | 管接頭(公制2.0") | 1 | |
