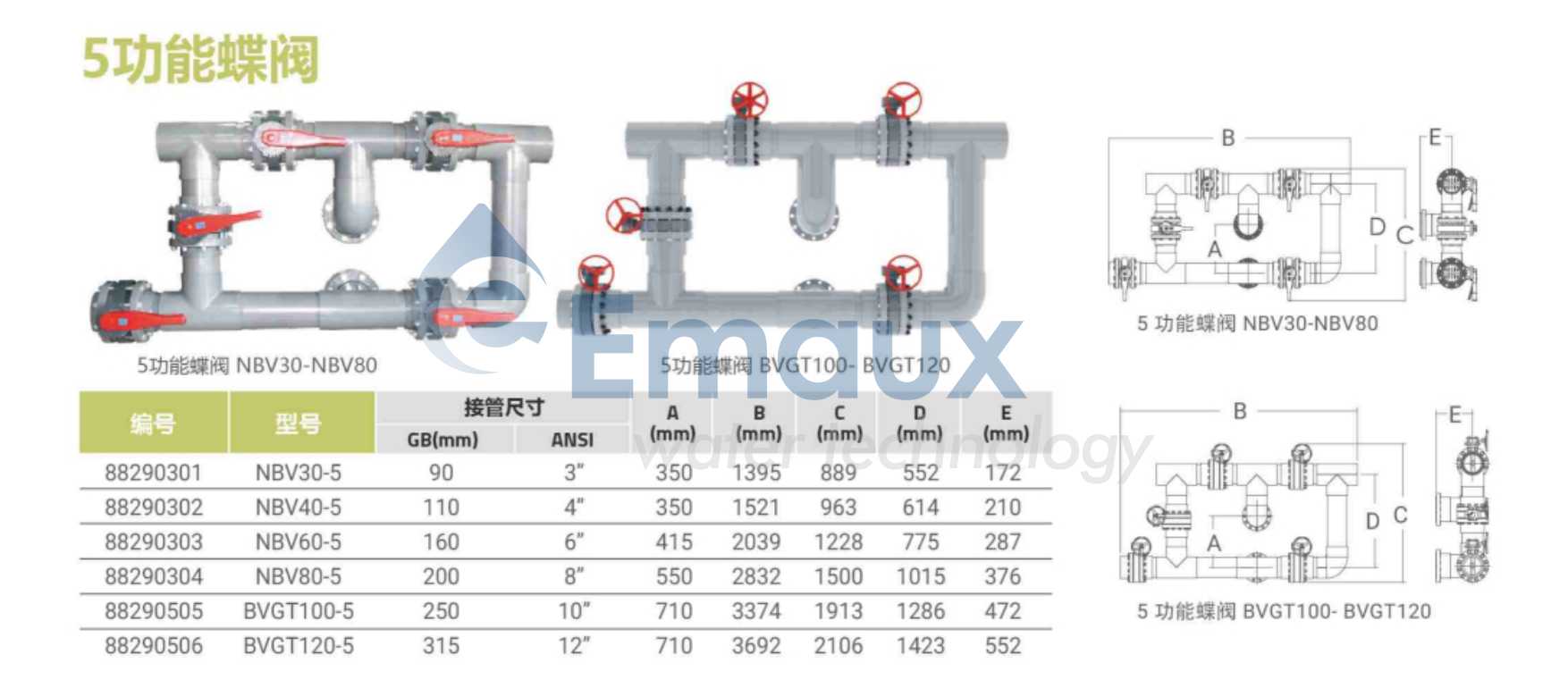

| 產品名稱: 3" 4" 6" (5功能蝴蝶閥) | ||||
| 產品編號 : 88290301;88290302;88290303 | ||||
| 系列號 : NBV30-5;NBV40-5 ;NBV60-5 | ||||

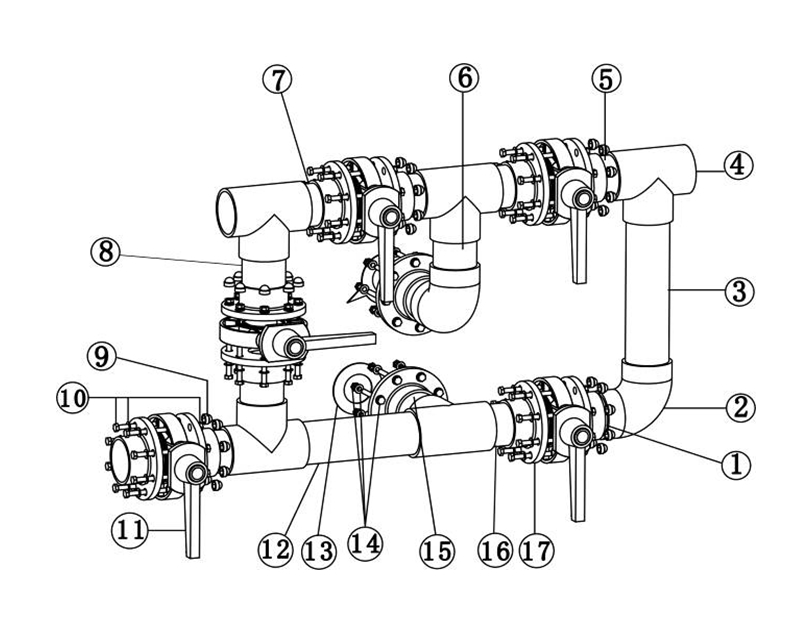

| 項目Key NO. | 型號Notes | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 1 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 1 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 1 | |
| 2 | NBV30-5 | 01151031 | 彎頭(英制3寸) | 2 |
| NBV40-5 | 01151032 | 彎頭(英制4寸) | 2 | |
| NBV60-5 | 01151033 | 彎頭(英制6寸) | 2 | |
| 3 | NBV30-5 | 01151322 | PVC管(英制3寸*452mm) | 1 |
| NBV40-5 | 01151233 | PVC管(英制4寸*484mm) | 1 | |
| NBV60-5 | 01151229 | PVC管(英制6寸*597mm) | 1 | |
| 4 | NBV30-5 | 01151025 | 三通(英制3寸) | 5 |
| NBV40-5 | 01151026 | 三通(英制4寸) | 5 | |
| NBV60-5 | 01151027 | 三通(英制6寸) | 5 | |
| 5 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 4 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 5 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 5 | |
| 6 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 2 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 2 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 2 | |
| 7 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 1 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 1 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 1 | |
| 8 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 2 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 2 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 2 | |
| 9 | 01111087 | M12螺母帽 | 56 | |
| 10 | 89290101 | M12*100六角螺絲連M12螺母與墊片(2個) | 40 | |
| 11 | NBV30-5 | 01151021 | 蝴蝶閥(英制3寸) | 5 |
| NBV40-5 | 01151022 | 蝴蝶閥(英制4寸) | 5 | |
| NBV60-5 | 01151023 | 蝴蝶閥(英制6寸) | 5 | |
| 12 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 1 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 1 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 1 | |
| 13 | NBV30-5 | 02041005 | 膠墊(NBV30-5) | 2 |
| NBV40-5 | 02041006 | 膠墊(NBV40-5) | 2 | |
| NBV60-5 | 02041007 | 膠墊(NBV60-5) | 2 | |
| 14 | 89290102 | M12*60六角螺絲連M12螺母與墊片(2個) | 16 | |
| 15 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 1 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 1 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 1 | |
| 16 | NBV30-5 | 01151001 | PVC管(英制3寸*150mm) | 1 |
| NBV40-5 | 01151002 | PVC管(英制4寸*161mm) | 1 | |
| NBV60-5 | 01151003 | PVC管(英制6寸*210mm) | 1 | |
| 17 | NBV30-5 | 01151102 | 法蘭(英制3寸) | 12 |
| NBV40-5 | 01151101 | 法蘭(英制4寸) | 12 | |
| NBV60-5 | 01151100 | 法蘭(英制6寸) | 12 | |
| 18 | 89290101 | M12*100六角螺絲連M12螺母與墊片(2個) | 1 | |
| 89290102 | M12*60六角螺絲連M12螺母與墊片(2個) | 1 | ||
